機械助力泵(SMB系列)
機械助力泵是一種容積式真空抽取設備，是當前抽取中真空的主要設備之一。由於機械助力泵在較低的操作壓力下仍具有高抽氣速度，特別適合低操作壓力下須要大抽氣量的真空系統中作為主泵或前級泵使用，力如真空冶煉、真空鍍膜、真空熱處理、真空浸漬、真空除塵、真空冷凍；並且在食品、化工、醫療等行業的真空蒸餾、濃縮、蒸發、乾燥等生產過程中得到廣泛應用。
工作原理:

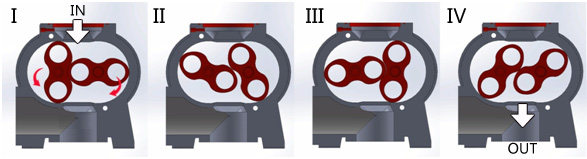

機械助力泵是利用兩個8字形轉子互相垂直安裝在一對平行軸上，互朝相反方向迴轉之轉子，轉子與轉子，及轉子與機殼間僅留有極小的餘隙，如此狀態下迴轉之。當其中一轉子端經過吸入口時，具與殼體之間所捕捉之一定量空氣，自吸入側移送至吐出側，壓向高壓端，以吸入之狀態吐出之(如下圖)。就轉子之情況而言，此一動作，每一迴轉時反覆進行，因而得以送出與迴轉數次一定比例之定量空氣。
由於助力泵不能單獨運作，必須與前級真空泵組成使用，若欲獲得更高的真空度，可採用兩台助力泵串聯成三級真空泵機組。
特點:
1. 轉子與腔體、轉子與轉子之間無磨擦，不需潤滑油，故腔體內無油，避免對真空系統的汙染。
2. 具有良好的動平衡性、運轉平穩、震動小、噪音低。
3. 可抽除可凝性氣體。
4. 啟動快，能在短時間內達到極限壓力。
5. 功率小，運轉維護費用低。
水冷式規格表:
型式 Model
抽气速度Suction
Capacity m3/h
最大允许压差 Max.Permissible
Pressure Difference Torr
马力 Motor Power Kw
转速Speed rmp
润滑油量 Lubricating Oil L
最小冷却水量 Minimum
Cooling Water L/min
吸入口径 Inlet
Diameter mm
排出口径 Outlet
Diameter mm
重量 Weight Kg
SMB-601W
580
60
2.2/3.7
3000
1.2
3
VG100
VF80
160
700
3600
SMB-1001W
1000
60
3.7/4
3000
1.2
3
VG100
VF80
240
1200
3600
SMB-1501W
1500
40
5.5/7.5
3000
1.5
3
VG150
VF100
270
1650
3600
SMB-2501W
2050
40
11
3000
2
3
VG200
VF150
400
2460
3600
氣冷式規格表:
|
型式 Model |
抽气速度Suction Capacity m3/h |
最大允许压差 Max.Permissible Pressure Difference Torr |
马力 Motor Power Kw |
转速Speed rmp |
润滑油量 Lubricating Oil L |
吸入口径 Inlet Diameter mm |
排出口径 Outlet Diameter mm |
重量 Weight Kg |
|
SMB-151A |
153 |
60 |
1.1 |
3000 |
1.5 |
65 |
65 |
90 |
|
185 |
3600 |
|||||||
|
SMB-251A |
253 |
60 |
1.1 |
3000 |
1.5 |
65 |
65 |
100 |
|
305 |
3600 |
|||||||
|
SMB-501A |
505 |
60 |
2.2 |
3000 |
3 |
65 |
65 |
155 |
|
606 |
3600 |
|||||||
|
SMB-1001A |
1000 |
60 |
4 |
3000 |
5 |
100 |
100 |
233 |
|
1200 |
3600 |
*注: 上表所式的極限壓力、抽氣速度是在工廠的調試條件下所獲得，選用不同的前級真空泵時，該參數會隨之變化。
